UASB厭氧反應器設計規范（免費下載）環境保護部發布

國敖環保轉載發布：為貫徹《中華人民共和國環境保護法》和《中華人民共和國水污染防治法》,規范升流式厭氧污泥床（UASB厭氧反應器）污水厭氧生物處理工程的建設與運行管理,防治環境污染,保護環境和人體健康,制定本標準。

本標準規定了升流式厭氧污泥床（UASB厭氧反應器）的工藝設計、檢測和控制、勞動安全與職業衛生、施工與驗收、運行與維護等技術要求。

本標準由環境保護部科技標準司組織制訂。

本標準主要起草單位:中國環境保護產業協會、清華大學、北京市環境保護科學研究院

本標準環境保護部2012年03月19日批準。本標準自2012年06月01日起實施。本標準由環境保護部解釋。

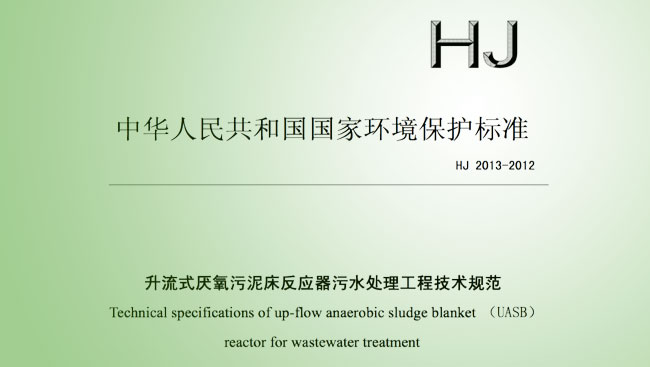

升流式厭氧污泥床反應器污水處理工程技術規范

1、適用范圍

本標準規定了升流式厭氧污泥床(UASB)反應器污水厭氧生物處理工程的工藝設計、檢測和控制、輔助工程、施工與驗收、運行與維護的技術要求。

本標準適用于采用升流式厭氧污泥床(UASB)反應器處理中、高濃度有機廢水處理工程的設計、建設與運行管理,可作為環境影響評價、設計、施工、驗收及建成后運行與管理的技術依據。

2、規范性引用文件

本標準內容引用了下列文件中的條款。凡是不注日期的引用文件,其有效版本適用于本標準。

GB3836爆炸性氣體環境用電氣設備

GB12348工業企業廠界環境噪聲排放標準

GB12801生產過程安全衛生要求總則

GB12999水質采樣樣品的保存和管理技術規定GB18918城鎮污水處理廠污染物排放標準

GB50011建筑抗震設計規范

GB50014室外排水設計規范

GB50015建筑給水排水設計規范

GB50016建筑設計防火規范

GB50037建筑地面設計規范

GB50040動力機器基礎設計規范

GB50046工業建筑防腐蝕設計規范

GB50052供配電系統設計規范

GB5005310kV及以下變電所設計規范

GB50054低壓配電設計規范

GB50057建筑物防雷設計規范

GB50069給水排水工程構筑物結構設計規范

GB50108地下工程防水技術規范

GB50187工業企業總平面設計規范

GB50202建筑地基基礎工程施工質量驗收規范

GB50203砌體工程施工質量驗收規范

GB50204混凝土結構工程施工質量驗收規范

GB50205鋼結構工程施工質量驗收規范

GB50209建筑地面工程施工質量驗收規范

GB50222建筑內部裝修設計防火規范

GB50231機械設備安裝工程施工及驗收通用規范

GB50268給水排水管道工程施工及驗收規范

GB50275壓縮機、風機、泵安裝工程施工及驗收規范GB/T18883室內空氣質量標準

GBJ19工業企業采暖通風及空氣調節設計規范

GBJ22廠礦道路設計規范

GBJ87工業企業噪聲控制設計規范

GBJ141給水排水構筑物施工及驗收規范

GBZ1工業企業設計衛生標準

GBZ2工作場所有害因素職業接觸限值

CJ/T51城市污水水質檢驗方法標準

CJJ60城市污水處理廠運行、維護及其安全技術規程

HGJ212

HJ/T91

HJ/T250

HJ/T262

HJ/T353

HJ/T354

HJ/T355

JGJ37

NY/T1220.1沼氣工程技術規范第1部分:工藝設計

NY/T1220.2沼氣工程技術規范第2部分:供氣設計

金屬焊接結構濕式氣柜施工及驗收規范

地表水和污水監測技術規范

環境保護產品技術要求旋轉式細格柵環境保護產品技術要求格柵除污機水污染源在線監測系統安裝技術規范水污染源在線監測系統驗收技術規范水污染源在線監測系統運行與考核技術規范

民用建筑設計通則

NY/T1220.3沼氣工程技術規范第3部分:施工及驗收《建設項目(工程)竣工驗收辦法》(國家計委計建設(1990)1215號)《建設項目竣工環境保護驗收管理辦法》(國家環境保護總局令(2001)第13號)

3、術語和定義

下列術語和定義適用于本標準。

3.1升流式厭氧污泥床反應器upflowanaerobicsludgeblanketreactor

指廢水通過布水裝置依次進入底部的污泥層和中上部污泥懸浮區,與其中的厭氧微生物進行反應生成沼氣,氣、液、固混合液通過上部三相分離器進行分離,污泥回落到污泥懸浮區,分離后廢水排出系統,同時回收產生沼氣的厭氧反應器(簡稱UASB反應器)。

3.2三相分離器three-phaseseparator

指安裝于厭氧污泥床中上部,收集反應區產生的沼氣,并使懸浮物沉淀、出水排放,實現氣體、固體、液體分離的裝置。

3.3絮狀污泥flocculentsludge

也稱厭氧活性污泥,是指由兼性菌和專性厭氧菌與廢水中的有機和無機固形物混和在一起所形成的黑褐色絮狀物。

3.4顆粒污泥granularsludge

指通過生物自固定過程形成的細胞團聚體;厭氧顆粒污泥有一定形狀、結構和表面積,粒徑相對較大(d>0.5mm),并在沉速、強度、密度、空隙率等方面具有相對穩定的物理性質,其包含了降解廢水有機污染物所必需的各種酶和菌群,并具有較高的產甲烷活性。

3.5容積負荷volumetricloadingrate

指反應器單位容積每日接受廢水中有機污染物的質量,一般以kgCODCr/(m3·d)表示。

3.6反應器啟動reactorstart-up

指向厭氧反應器中投入接種物,通過控制進水條件馴化和培養接種物,使反應器中厭氧

活性污泥的數量和活性逐步增加,并適應進水條件,直至反應器的運行效能穩定達到設計要求的全過程。

4、設計水量和設計水質

4.1設計水量

4.1.1設計水量應根據工廠或工業園區總排放口實際測定的廢水流量設計。測試方法應符合3

HJ/T91的規定。

4.1.2廢水流量變化應根據工藝特點進行實測,確定流量變化系數。

4.1.3無法取得實際測定數據時,可參照國家現行工業用水量的有關規定折算確定,或根據同行業同規模同工藝現有工廠排水?dāng)?shù)據類比確定。

4.1.4工廠內或工業園區內的生活污水宜直接進入后續的好氧處理單元。生活污水量、沐浴污水量的確定,應符合GB50015的有關規定。

4.1.5提升泵房、格柵井、沉砂池宜按最高日最高時廢水量計算。

4.1.6UASB反應器設計流量應按最高日平均時廢水量設計,如廠區內設置調節池且停留時間大于8h,UASB反應器設計流量可按平均日平均時設計。

4.1.7UASB反應器前、后的水泵、管道等輸水設施應按最高日最高時廢水量設計。

4.2設計水質

4.2.1設計水質應根據進入污水處理廠(站)的工業廢水的實際測定數據確定,其測定方法和數據處理方法應符合HJ/T91的規定。無實際測定數據時,可參照類似工廠的排放資料類比確定。

4.2.2UASB反應器應符合下列進水條件:

a)pH值宜為6.0~8.0;

b)常溫厭氧溫度宜為20°C~25°C,中溫厭氧溫度宜為35°C~40°C,高溫厭氧溫度宜為50°C~55°C;

c)營養組合比(CODCr:氨氮:磷)宜為100~500:5:1;d)BOD5/CODCr的比值宜大于0.3;e)進水中懸浮物含量宜小于1500mg/L;f)進水中氨氮濃度宜小于2000mg/L;g)進水中硫酸鹽濃度宜小于1000mg/L;

h)進水中CODCr濃度宜大于1500mg/L;

i)嚴格控制重金屬、氰化物、酚類等物質進入?yún)捬醴磻?yīng)器的濃度。

4.2.3如果不能滿足進水要求,宜采用相應的預處理措施。

4.2.4設計出水直接排放時,應符合國家或地方排放標準要求;排入下一級處理單元時,應符合下一級處理單元的進水要求。

4.3污染物去除率

UASB反應器對污染物的去除效果可參照表1。

5.1一般規定

5.1.1UASB反應器設計除應執行本標準外,還應符合國家現行的有關標準和技術規范的規定。

5.1.2污水處理廠(站)建設、運行過程中產生的廢氣、廢水、廢渣及其它污染物的治理與排放,應執行國家環境保護法規和有關標準的規定,不得產生二次污染。

5.1.3污水處理廠(站)的設計、建設應采取有效的隔聲、消聲、綠化等降低噪聲的措施,噪聲和振動控制的設計應符合GBJ87和GB50040的規定,廠界環境噪聲排放應符合GB12348的規定,污水處理廠(站)周圍應建設綠化帶,并設有一定的防護距離,防護距離由環境影響評價確定。

5.1.4污水處理廠(站)應按照國家或當?shù)氐沫h(huán)境保護管理要求安裝在線監測系統,在線監測系統的安裝、驗收和運行應符合HJ/T353、HJ/T354和HJ/T355的規定。

5.2項目構成

5.2.1UASB污水處理廠(站)主要由預處理、UASB反應器、后續處理、剩余污泥、沼氣凈化及利用系統組成。后續處理一般指好氧處理,此部分不在本規范范圍內。

5.2.2UASB反應器主要由布水裝置、三相分離器、出水收集裝置、排泥裝置及加熱和保溫裝置組成。

5.2.3UASB污水處理廠(站)輔助工程包括:總圖、建筑、結構、供配電、給排水、消防、暖通、檢測與控制等。

5.2.4污水處理廠(站)應按照國家和地方的有關規定設置規范化排污口。

5.3廠(站)選址和總平面布置

5.3.1污水處理廠(站)址和總體布置應符合GB50014的相關規定?？倛D設計應符合GB50187的規定。

5.3.2污水處理廠(站)的防洪標準不應低于城鎮防洪標準。

5.3.3處理單元的豎向設計應充分利用原有地形,盡可能做到土方平衡和減少污水提升的次數。

5

5.3.4污水處理廠(站)分期建設時,應按遠期處理規模進行總體布置和預留場地。管網和地下構筑物宜一次建成。

5.3.5污水處理廠(站)的各種管線應統籌安排,避免相互干擾,便于清通和維護,合理布置超越和放空管線。

查看更多：”UASB厭氧反應器設計規范“敬請下載：UASB厭氧反應器設計規范（一鍵免費下載）
